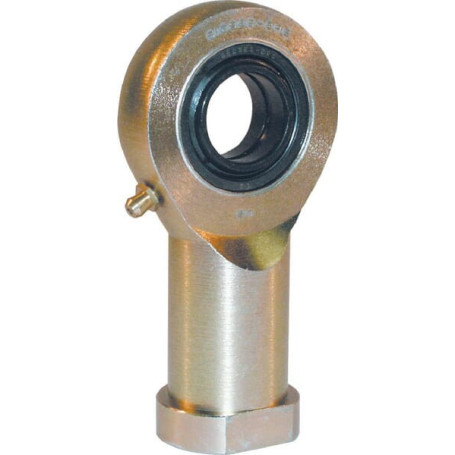

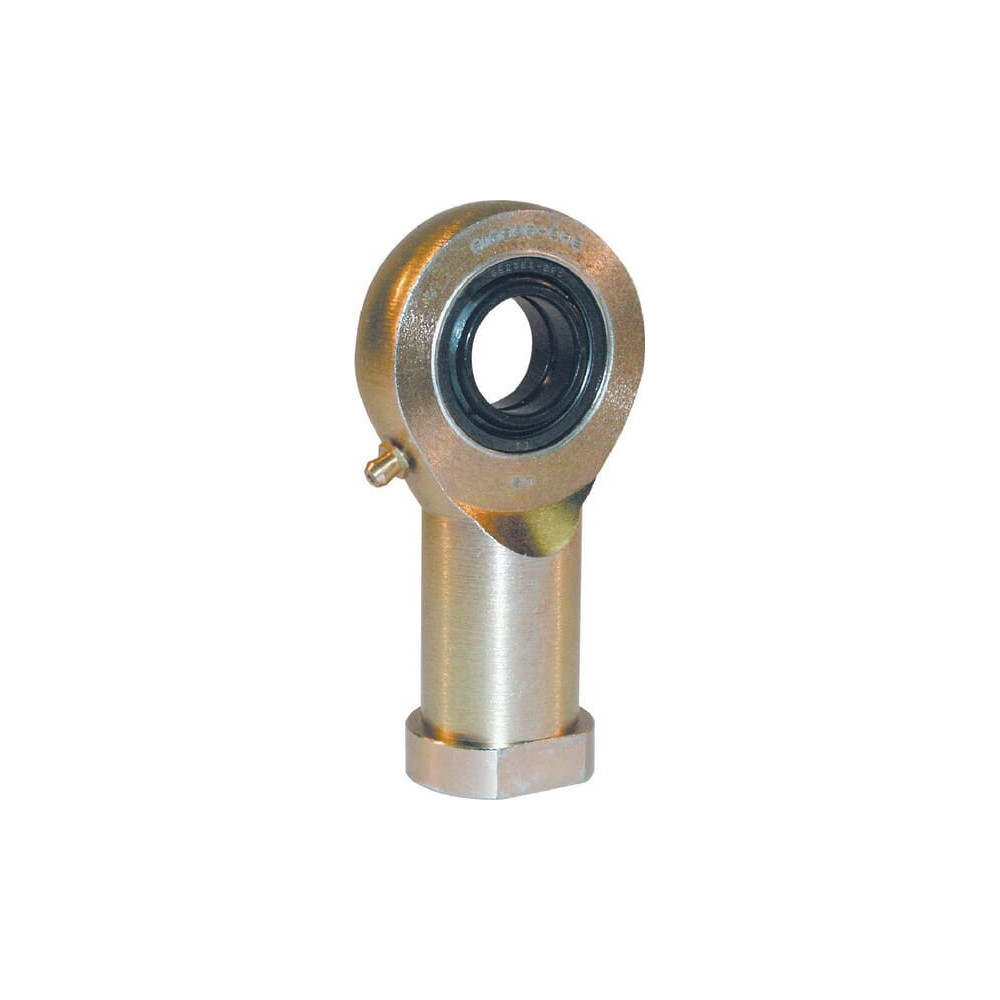

Rotule articulé - Ref: GIR6DO

Référence : DA74197

En Stock

Envoyer à un ami

Envoyer à un ami

Rotule articulé - Ref: GIR6DO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	6
Type	Rotules
Diamètre extérieur (mm)	14
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / acier

d - Diamètre des trous: 6 mm
B - Longueur des perçages: 6 mm
D - Diamètre extérieur du roulement: 14 mm
D1 - Diamètre extérieur de bague intérieure: 8 mm
ß - Angle du bord: 13 °
W - Diamètre extérieur de la base: 11 mm
L5 - Hauteur de la base: 5 mm
L7 - Distance entre l'arbre et le centre: 12 mm
D4 - Diamètre de l'arbre: 10 mm
D3 - Diamètre de filetage: M6
Pas de vis: 1.00 mm
Sens de filetage: Droite
L3 - Longueur de filetage: 11 mm
H1 - Distance entre le centre du perçage et le fond: 30 mm
C1 - Largeur de la tête (longueur du trou): 4,4 mm
L4 - Hauteur totale: 40,5 mm
Traitement de surface: Zingué
Référence: GIR6DO
EAN : 8052461091099
