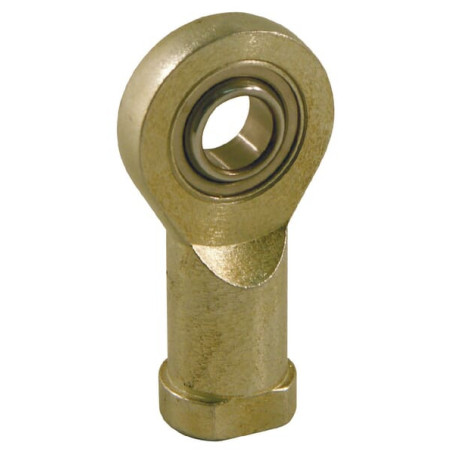

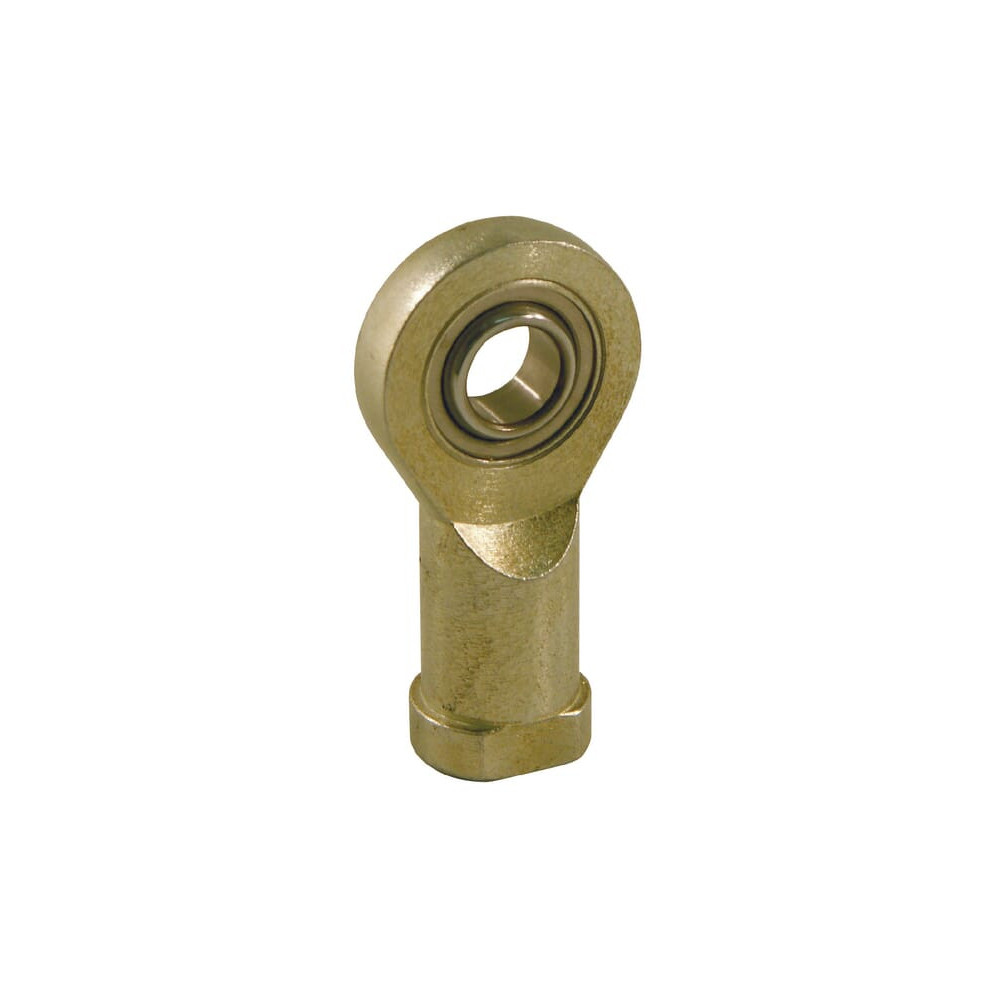

Tête de rotule - Ref: GIR10UK

Référence : DA74182

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIR10UK

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	9
Type	Rotules
Diamètre extérieur (mm)	19
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Sans entretien.
Liaison glissière chrome dur / PTFE

d - Diamètre des trous: 10 mm
B - Longueur des perçages: 9 mm
D - Diamètre extérieur du roulement: 19 mm
D1 - Diamètre extérieur de bague intérieure: 13,2 mm
ß - Angle du bord: 12 °
W - Diamètre extérieur de la base: 17 mm
L5 - Hauteur de la base: 6,5 mm
L7 - Distance entre l'arbre et le centre: 15 mm
D4 - Diamètre de l'arbre: 15 mm
D3 - Diamètre de filetage: M10
Pas de vis: 1.50 mm
Sens de filetage: Droite
L3 - Longueur de filetage: 20 mm
H1 - Distance entre le centre du perçage et le fond: 43 mm
C1 - Largeur de la tête (longueur du trou): 7 mm
L4 - Hauteur totale: 57,5 mm
Traitement de surface: Zingué
Traîtement de surface: Zingué(e)
Fil: Droite BSP
Type: Filet femelle
Référence: GIR10UK
EAN : 8052461091372
