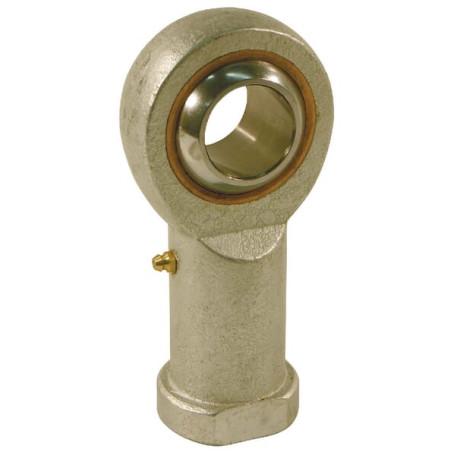

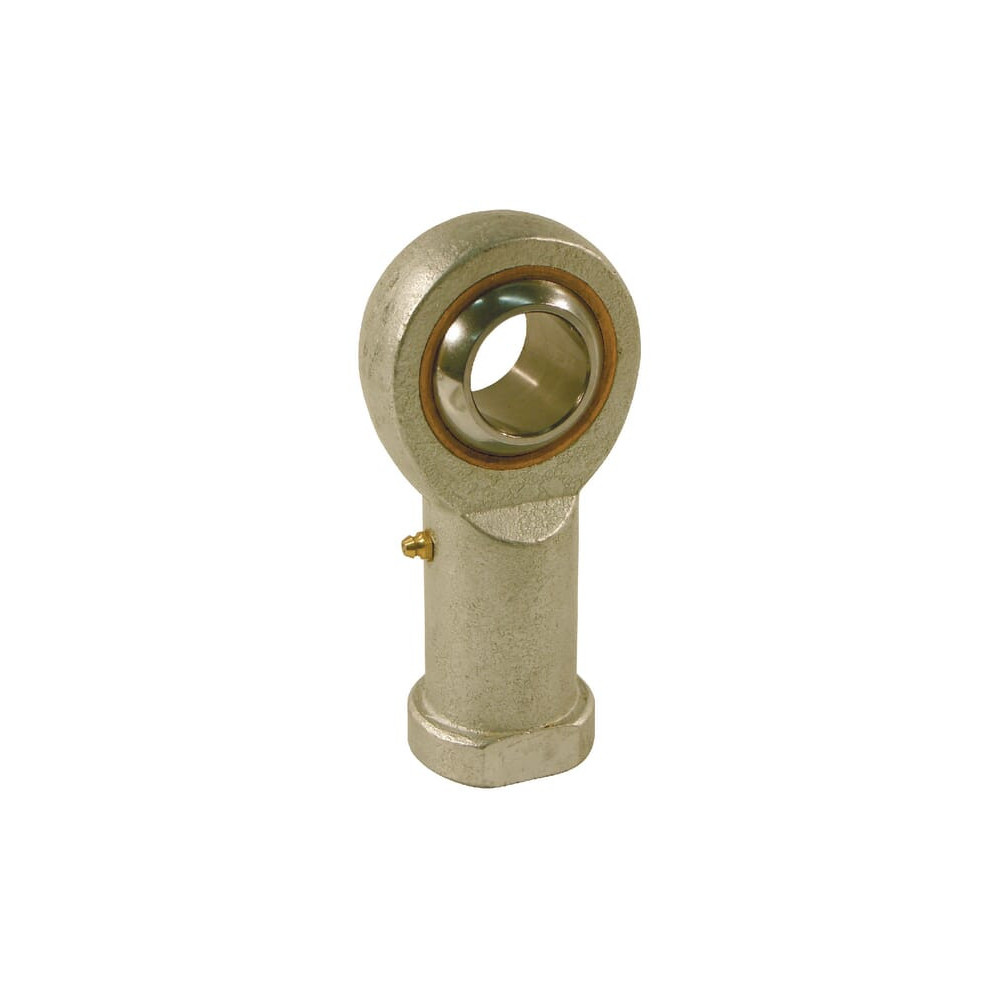

Tête de rotule - Ref: GIKR10PB

Référence : DA74081

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIKR10PB

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	14
Type	Rotules
Diamètre extérieur (mm)	22
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / bronze

d - Diamètre des trous: 10 mm
B - Longueur des perçages: 14 mm
d5 - Diamètre extérieur du roulement: 22 mm
d1 - Diamètre extérieur de bague intérieure: 12,9 mm
dK - Diamètre extérieure de la balle: 19,1 mm
ß - Angle du bord: 14 °
W - Diamètre extérieur de la base: 17 mm
l5 - Hauteur de la base: 6,6 mm
Distance entre l'arbre et le centre: 15 mm
d4 - Diamètre de l'arbre: 15 mm
d3 - Diamètre de filetage: M10
Pas de vis: 1.50 mm
Sens de filetage: Droite
l3 - Longueur de filetage: 20 mm
h1 - Distance entre le centre du perçage et le fond: 43 mm
C1 - Largeur de la tête (longueur du trou): 10,5 mm
l4 - Hauteur totale: 57 mm
Traitement de surface: Zingué
Traîtement de surface: Zingué(e)
Fil: Droite BSP
Type: Filet femelle
Référence: GIKR10PB
EAN : 8052461091679
