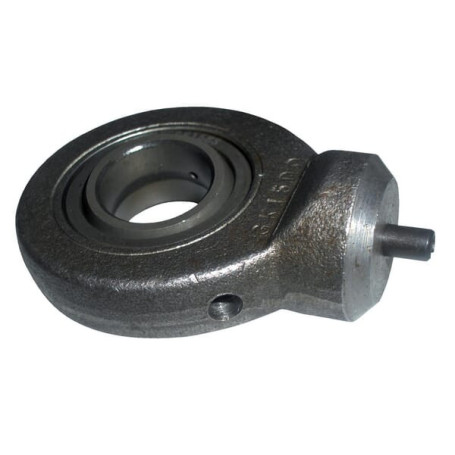

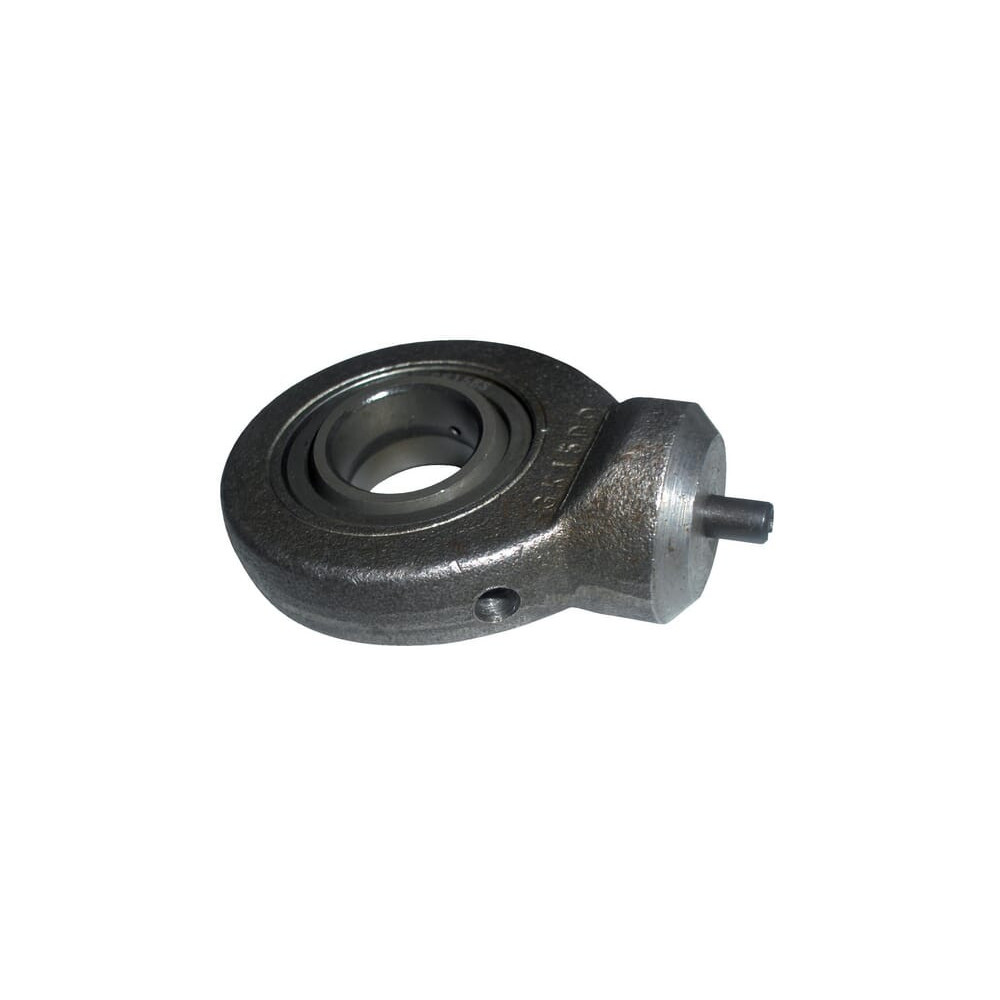

Rotule à souder - Ref: GK17DO

Référence : DA74077

En Stock

Envoyer à un ami

Envoyer à un ami

Rotule à souder - Ref: GK17DO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	14
Type	Rotules
Diamètre extérieur (mm)	30
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application: vérin hydraulique
Caractéristiques:

Nécessite un entretien.
Embout à souder cylindrique
Pivot de centrage avec arête de soudure de 45° à l'extrémité
Liaison glissière acier / acier

d - Diamètre des trous: 17mm
B - Longueur des perçages: 14mm
D - Diamètre extérieur du roulement: 30mm
D1 - Diamètre extérieur de bague intérieure: 20,7mm
ß - Angle du bord: 10°
D7 - Diamètre de la tige centrale: 4mm
L7 - Distance entre l'arbre et le centre: 23mm
Diamètre de l'arbre: 24mm
H2 - Distance entre le centre du perçage et le fond: 35mm
Diamètre extérieur de tête: 46mm
C1 - Largeur de la tête (longueur du trou): 11mm
L6 - Hauteur totale: 58mm
Matériau: Acier forgé
Norme: Selon la norme DIN 648
Référence: GK17DO
EAN : 8052461090047
