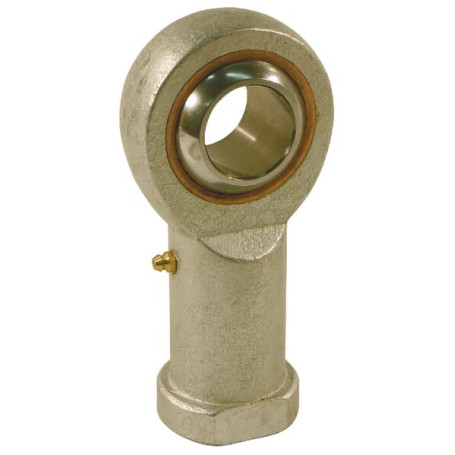

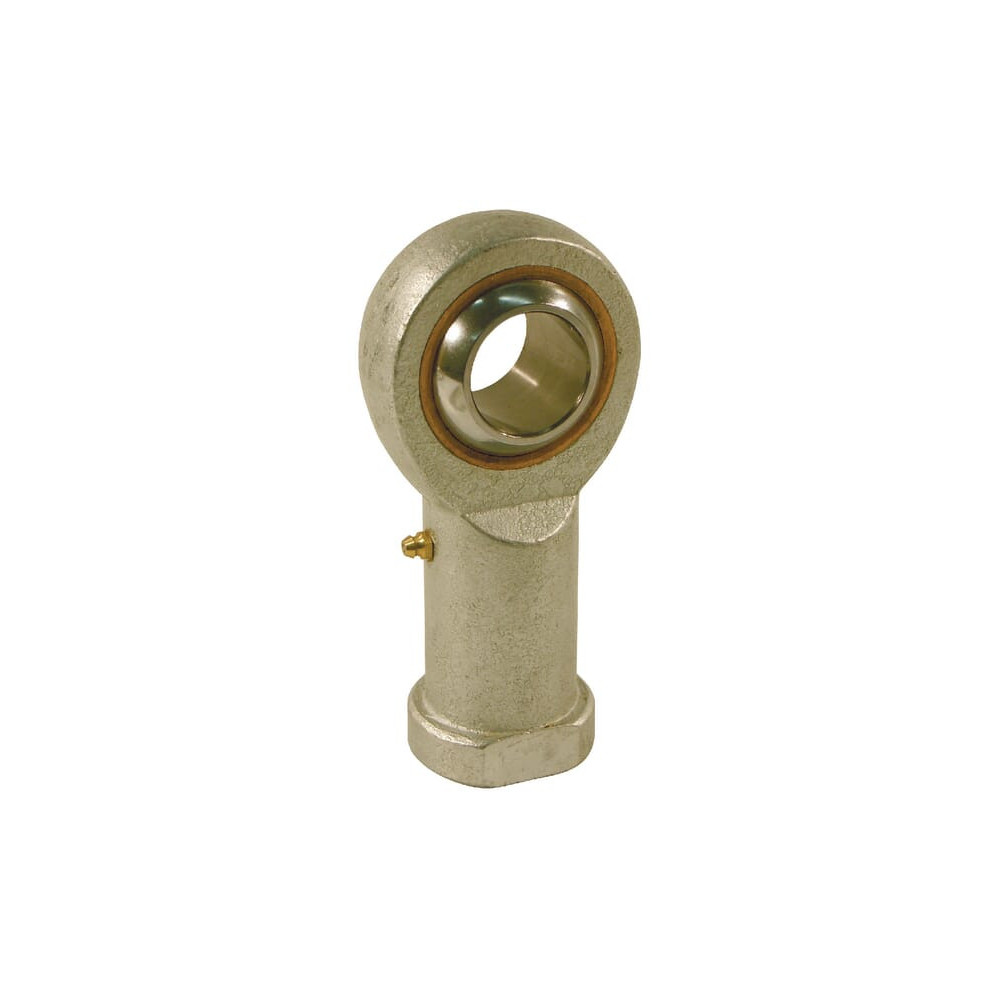

Tête de rotule - Ref: GIKR12PB

Référence : DA73995

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIKR12PB

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	16
Type	Rotules
Diamètre extérieur (mm)	26
Catégorie	Roulements articulées et rotules

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / bronze

d - Diamètre des trous: 12 mm
B - Longueur des perçages: 16 mm
d5 - Diamètre extérieur du roulement: 26 mm
d1 - Diamètre extérieur de bague intérieure: 15,4 mm
dK - Diamètre extérieure de la balle: 22,2 mm
ß - Angle du bord: 13 °
W - Diamètre extérieur de la base: 19 mm
l5 - Hauteur de la base: 6,5 mm
Distance entre l'arbre et le centre: 17 mm
d4 - Diamètre de l'arbre: 17,5 mm
d3 - Diamètre de filetage: M12
Pas de vis: 1.75 mm
Sens de filetage: Droite
l3 - Longueur de filetage: 24 mm
h1 - Distance entre le centre du perçage et le fond: 50 mm
C1 - Largeur de la tête (longueur du trou): 12 mm
l4 - Hauteur totale: 65 mm
Traitement de surface: Zingué
Traîtement de surface: Zingué(e)
Fil: Droite BSP
Type: Filet femelle
Référence: GIKR12PB
EAN : 8052461091686
