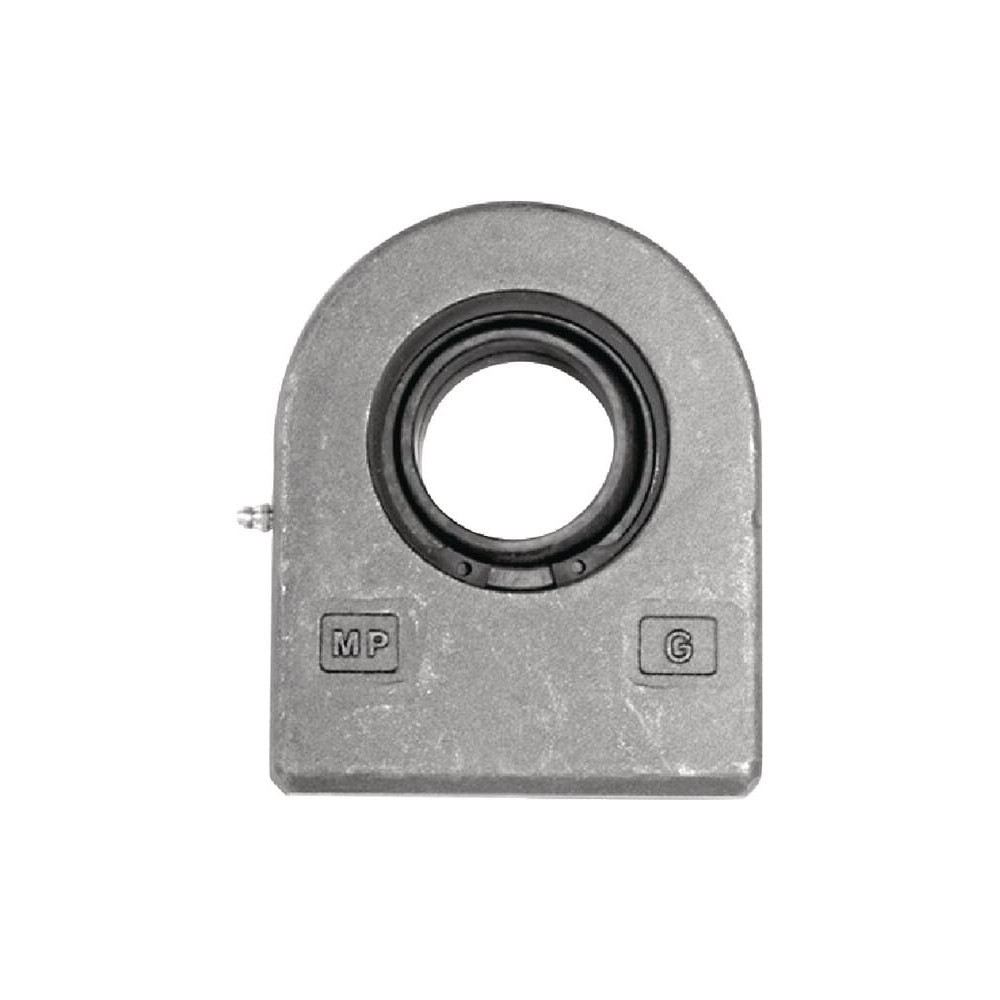

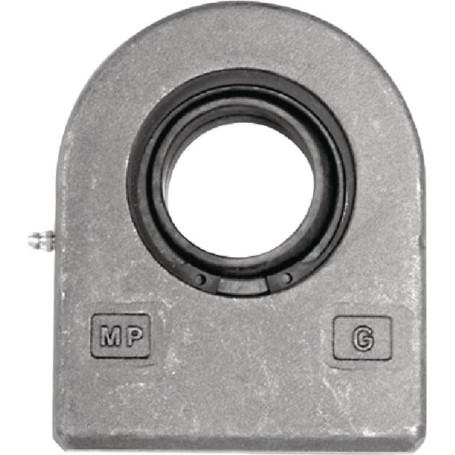

Rotule à souder - Ref: GF20DO

Référence : DA73989

En Stock

Envoyer à un ami

Envoyer à un ami

Rotule à souder - Ref: GF20DO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	16
Type	Rotules
Diamètre extérieur (mm)	35
Catégorie	Roulements articulées et rotules

En savoir plus

Détails du produit:

Nécessite un entretien
Bride rectangulaire à souder
Version solide
Bague collectrice acier / acier

Domaine d'application: vérin hydraulique
Caractéristiques:

Nécessite un entretien.
Bride à souder rectangulaire
Version massive
Liaison glissière acier / acier

d - Diamètre des trous: 20mm
B - Longueur des perçages: 16mm
D - Diamètre extérieur du roulement: 35mm
D1 - Diamètre extérieur de bague intérieure: 24,1mm
ß - Angle du bord: 9°
D2 - Longueur totale: 50mm
H2 - Distance entre le centre du perçage et le fond: 38mm
dk - Diamètre extérieur de tête: 50mm
C1 - Largeur de la tête (longueur du trou): 19mm
L6 - Hauteur totale: 63mm
Matériau: Acier forgé
Charge axiale de base dynamique: 30000N
Charge radiale de base statique: 67000N
Norme: Selon la norme DIN 648
Référence: GF20DO
EAN : 8052461090184
