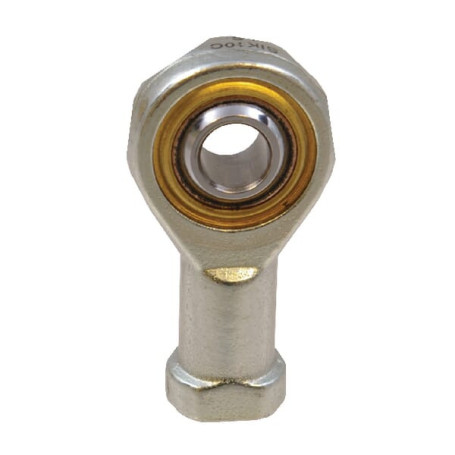

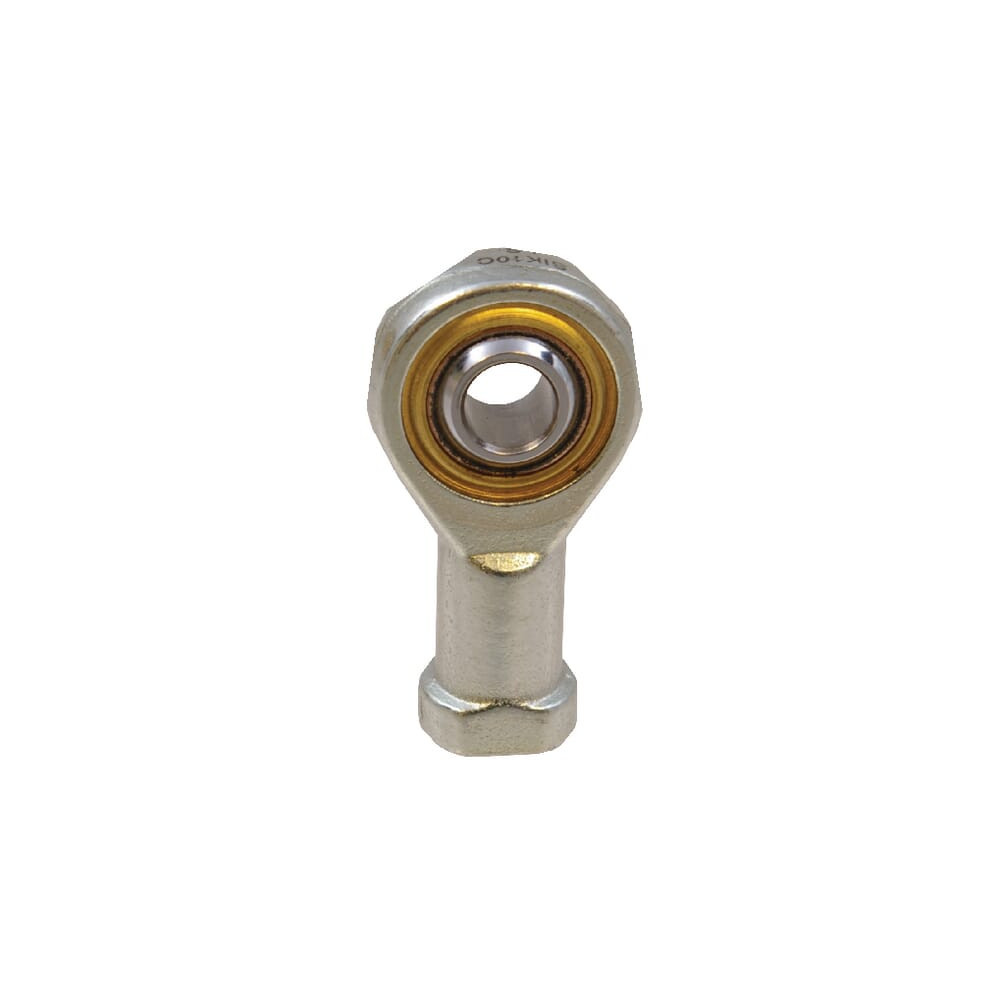

Tête de rotule - Ref: GIKPR12PW

Référence : DA73947

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIKPR12PW

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	18
Type	Rotules
Diamètre extérieur (mm)	26
Catégorie	Roulements articulées et rotules
Diamètre intérieur	12

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Sans entretien.
Liaison glissière chrome dur / PTFE
Filetage fin pour cylindre standard

Fil: Right
Fil: M12x1.25
Traîtement de surface: Zingué(e)
Type: Filet femelle
d - Diamètre intérieur: 12 mm
Fil: Droite BSP
l3 - Longueur du fil: 18 mm
D - Diamètre extérieur, roulement: 26 mm
B - Hauteur, bague intérieure: 16 mm
d5 - Ø extérieur: 22 mm
d1 - Diamètre extérieur, bague intérieure: 15.4 mm
d2 - Largeur: 34 mm
h1 - Distance entre base et arbre central: 50 mm
l4 - Longueur: 65 mm
d3 - Fil: M12x1.25 mm
W - W: 18 mm
C1 - Hauteur, boîtier: 12,5 mm
D4 - Diamètre D4: 17.5 mm
L5 - Longueur L5: 6,5 mm
dK - dk: 22.225 mm
L7 - Longueur L7: 17 mm
ÃŸ - ß: 12 °
Sens de filetage: Droite
Référence: GIKPR12PW
EAN : 8052461091860
