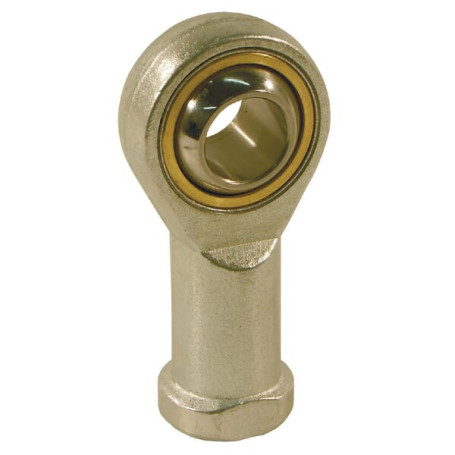

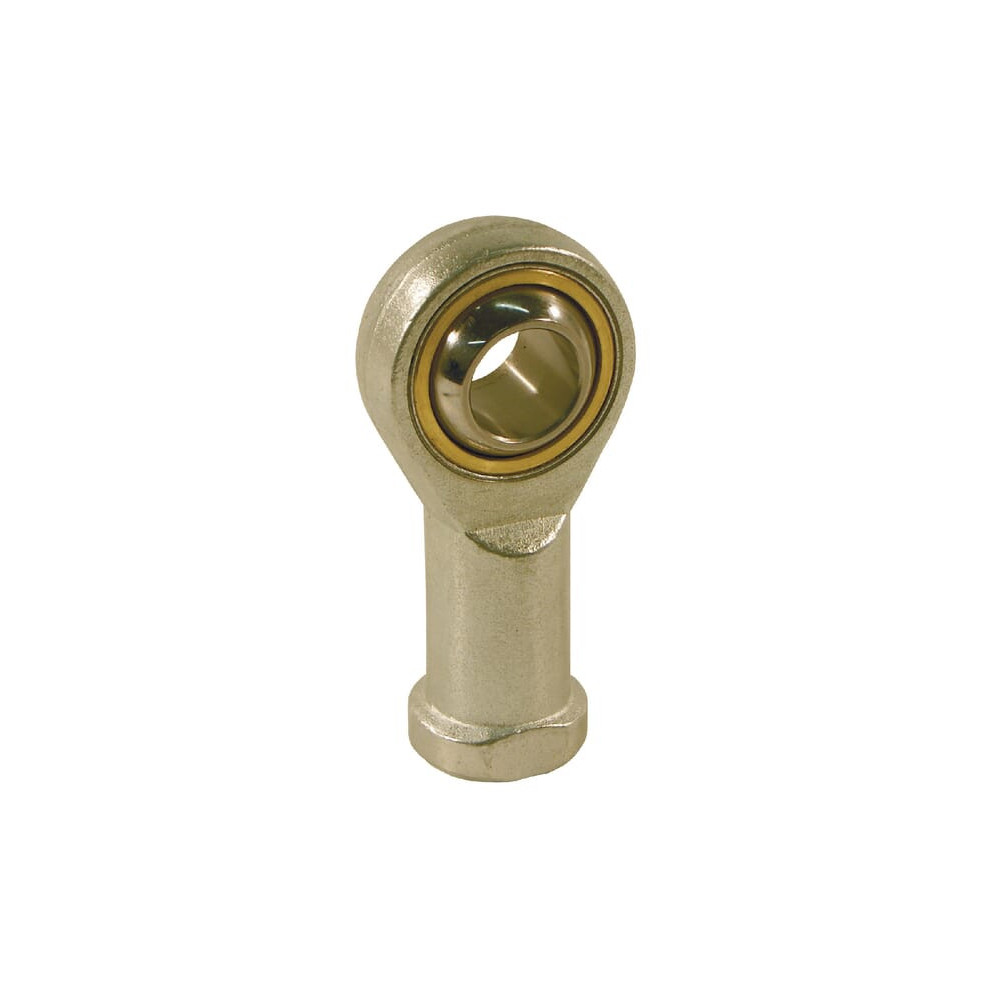

Tête de rotule - Ref: GIKL10PW

Référence : DA73887

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIKL10PW

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	20
Type	Rotules
Diamètre extérieur (mm)	22
Catégorie	Roulements articulées et rotules
Diamètre intérieur	10

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Sans entretien.
Liaison glissière chrome dur / PTFE

Fil: M10x1.5 - LH
Traîtement de surface: Zingué(e)
Type: Filet femelle
d - Diamètre intérieur: 10 mm
Fil: Gauche BSP
l3 - Longueur du fil: 20 mm
D - Diamètre extérieur, roulement: 22 mm
B - Hauteur, bague intérieure: 14 mm
d1 - Diamètre extérieur, bague intérieure: 12.9 mm
d2 - Largeur: 28 mm
h1 - Distance entre base et arbre central: 43 mm
l4 - Longueur: 57 mm
d3 - Fil: M10x1.5 - LH mm
W - W: 17 mm
C1 - Hauteur, boîtier: 10,5 mm
D4 - Diamètre D4: 15 mm
L5 - Longueur L5: 6,5 mm
dK - dk: 19.05 mm
L7 - Longueur L7: 15 mm
D5 - Diamètre D5: 19 mm
ÃŸ - ß: 13 °
Sens de filetage: Gauche
Référence: GIKL10PW
EAN : 8052461098661
