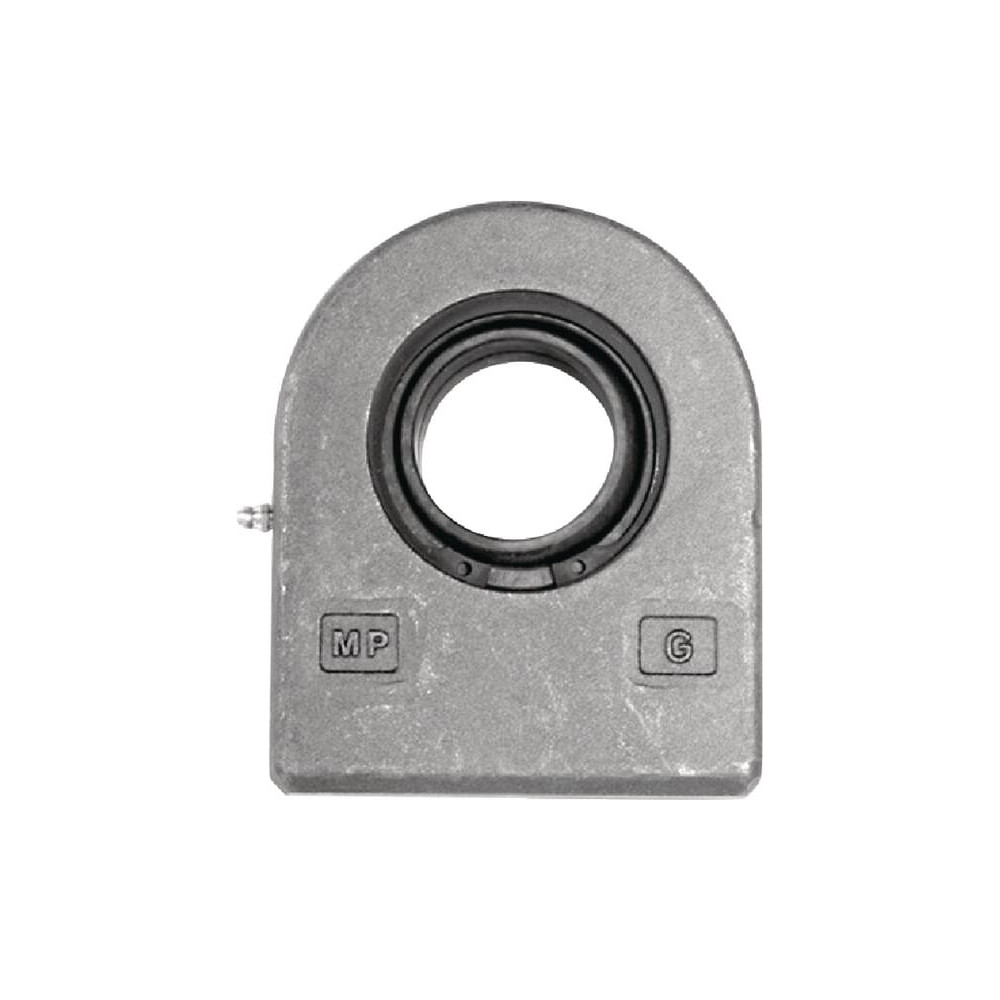

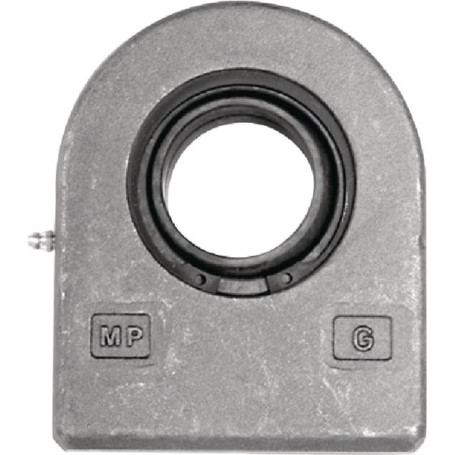

Rotule à souder - Ref: GF70DO

Référence : DA73186

En Stock

Envoyer à un ami

Envoyer à un ami

Rotule à souder - Ref: GF70DO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	49
Type	Rotules
Diamètre extérieur (mm)	105
Catégorie	Roulements articulées et rotules

En savoir plus

Détails du produit:

Nécessite un entretien
Bride rectangulaire à souder
Version solide
Bague collectrice acier / acier

Domaine d'application: vérin hydraulique
Caractéristiques:

Nécessite un entretien.
Bride à souder rectangulaire
Version massive
Liaison glissière acier / acier

d - Diamètre des trous: 70mm
B - Longueur des perçages: 49mm
D - Diamètre extérieur du roulement: 105mm
D1 - Diamètre extérieur de bague intérieure: 77,8mm
ß - Angle du bord: 6°
D2 - Longueur totale: 164mm
H2 - Distance entre le centre du perçage et le fond: 115mm
dk - Diamètre extérieur de tête: 164mm
C1 - Largeur de la tête (longueur du trou): 55mm
L6 - Hauteur totale: 197mm
Matériau: Acier forgé
Charge axiale de base dynamique: 315000N
Charge radiale de base statique: 724000N
Norme: Selon la norme DIN 648
Référence: GF70DO
EAN - : 8719607106887
