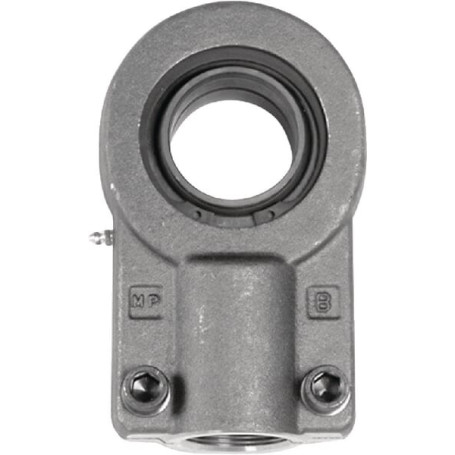

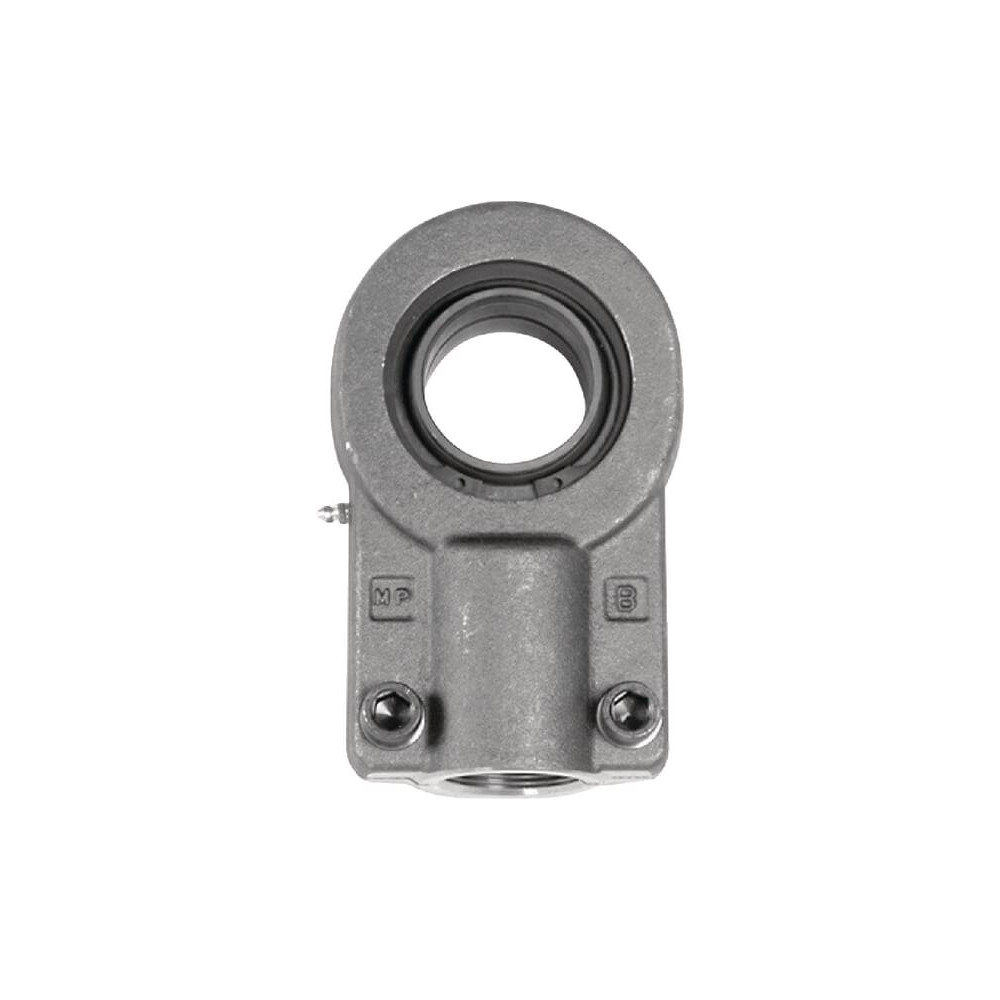

Tête de rotule - Ref: GIHNK50LO

Référence : DA73114

En Stock

Envoyer à un ami

Envoyer à un ami

Tête de rotule - Ref: GIHNK50LO

Destinataire :

Nom de votre ami ^* :

Adresse e-mail de votre ami ^* :

^* Champs requis

OU Annuler
Imprimer

Fiche technique

Longueur (mm)	50
Type	Rotules
Diamètre extérieur (mm)	75
Catégorie	Roulements articulées et rotules
Diamètre intérieur	50

En savoir plus

Domaine d'application:

Machines agricoles
Cylindres
Points d'articulation
Suspensions

Caractéristiques:

Nécessite un entretien.
Liaison glissière acier / acier
À fixer avec 2 vis DIN912-10.9
Filetage fin pour cylindre standard

B: 4°
B: 35mm
C1: 40mm
D1: 57mm
D2: 108mm
D: 75mm
Largeur du moyeu: 35mm
Fil: M42x2
Fil: DroiteBSP
Type: Filet femelle
Diamètre: 5.000mm
d - Diamètre intérieur: 50mm
L7 - Longueur L7: 50mm
D - Diamètre extérieur, roulement: 75mm
B - Hauteur, bague intérieure: 50mm
D1 - Diamètre extérieur, bague intérieure: 57mm
D2 - Largeur: 109mm
H1 - Distance entre base et arbre central: 120mm
L3 - Longueur du fil: 57mm
L4 - Longueur: 179mm
C1 - Hauteur, boîtier: 41mm
D4 - Hauteur, base: 58mm
D5 - Largeur, base: 96mm
Référence: GIHNK50LO
EAN : 8052461090764
